Máy đo 2D là gì? Nguyên lý, ứng dụng và lựa chọn phù hợp

Trong bối cảnh sản xuất hiện đại yêu cầu độ chính xác ngày càng cao, máy đo 2D (Video Measuring Machine – VMM) trở thành thiết bị không thể thiếu trong kiểm tra chất lượng. Đây là dòng máy sử dụng camera + phần mềm xử lý hình ảnh để đo kích thước hình học trên mặt phẳng (2 chiều) của sản phẩm một cách nhanh chóng và chính xác.

Máy đo 2D là gì?

Máy đo 2D là thiết bị đo không tiếp xúc (hoặc bán tiếp xúc), cho phép:

• Đo chiều dài, chiều rộng, đường kính, góc, khoảng cách…
• Kiểm tra biên dạng, hình học chi tiết
• So sánh với bản vẽ CAD

Khác với các dụng cụ truyền thống như thước cặp hay panme, máy đo 2D giúp:

• Giảm sai số do con người
• Tăng tốc độ đo
• Lưu trữ và truy xuất dữ liệu dễ dàng

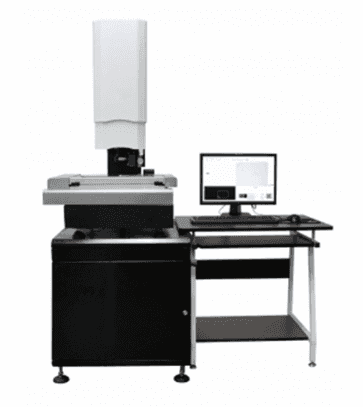

Cấu tạo cơ bản

Một máy đo 2D tiêu chuẩn gồm các thành phần chính:

• Camera độ phân giải cao
• Ống kính và hệ thống chiếu sáng
• Bàn dịch chuyển XY
• Phần mềm xử lý hình ảnh và đo lường

Nguyên lý hoạt động

• Đặt mẫu lên bàn đo
• Camera ghi hình và phóng đại
• Phần mềm nhận diện cạnh (edge detection)
• Tính toán kích thước dựa trên tọa độ pixel đã hiệu chuẩn

Kết quả được hiển thị và lưu trữ ngay trên máy tính

Ưu điểm nổi bật

• Độ chính xác cao (±1~5 µm tùy dòng máy)
• Đo nhanh, không cần tiếp xúc → không làm xước sản phẩm
• Dễ sử dụng → phù hợp cả QC lẫn kỹ thuật
• Tự động hóa cao (đối với dòng Auto CNC)
• Kết nối dữ liệu → xuất báo cáo, SPC

Ứng dụng thực tế

Máy đo 2D được sử dụng rộng rãi trong nhiều ngành:

• Cơ khí chính xác
  • Đo chi tiết CNC, khuôn mẫu
  • Kiểm tra dung sai hình học
• Điện tử – linh kiện
  • Đo PCB, IC, connector
  • Kiểm tra kích thước siêu nhỏ
• Ô tô – xe máy
  • Kiểm tra chi tiết nhựa, kim loại
  • Đảm bảo độ đồng đều sản xuất
• Nhựa – bao bì
  • Đo kích thước sản phẩm ép nhựa
  • Kiểm tra film, chi tiết mỏng

Một số hãng máy đo 2D nổi bật

Trên thị trường hiện nay có nhiều thương hiệu uy tín:

• Mitutoyo (Nhật Bản): Quick Image (QI), Quick Scope (QS)
• Rational ( Trung Quốc): VMS-G Series, VMS-H Series
• Tztek ( Trung Quốc):VMU Series, VMC Series
• Hexagon( Thụy Điển): Optiv Classic, Optiv Lite
• Nikon Metrology ( Nhật Bản): iNEXIV VMA Series, NEXIV VMZ-R Series

Phân loại máy đo 2D

Manual (bằng tay)

• Giá rẻ, dễ sử dụng
• Phù hợp nhu cầu cơ bản

Semi-auto

• Có hỗ trợ motor một phần
• Tăng độ ổn định

CNC (tự động hoàn toàn)

• Lập trình đo tự động
• Phù hợp sản xuất hàng loạt

Cách lựa chọn máy phù hợp

Khi chọn máy đo 2D, cần lưu ý:

• Kích thước mẫu đo (travel X-Y)
• Độ chính xác yêu cầu
• Nhu cầu tự động hóa
• Ngân sách đầu tư
• Phần mềm (dễ dùng, có SPC, CAD…)

Liên hệ thiết bị tại Việt Nam

Nếu bạn đang tìm máy đo 2D hoặc giải pháp đo lường phù hợp, có thể tham khảo:
Công ty TNHH Thiết Bị Vật Tư Công Nghiệp Thanh Trung
Website: https://thietbithanhtrung.vn/

Đơn vị cung cấp:

• Máy đo 2D từ nhiều hãng
• Tư vấn giải pháp theo nhu cầu
• Hỗ trợ lắp đặt, đào tạo và bảo trì

Kết luận

Máy đo 2D là giải pháp đo lường hiệu quả, giúp doanh nghiệp:

• Nâng cao chất lượng sản phẩm
• Giảm sai lỗi sản xuất
• Tăng năng suất kiểm tra

Đây là thiết bị gần như “bắt buộc” trong các nhà máy hiện đại, đặc biệt với ngành cơ khí chính xác và điện tử.
