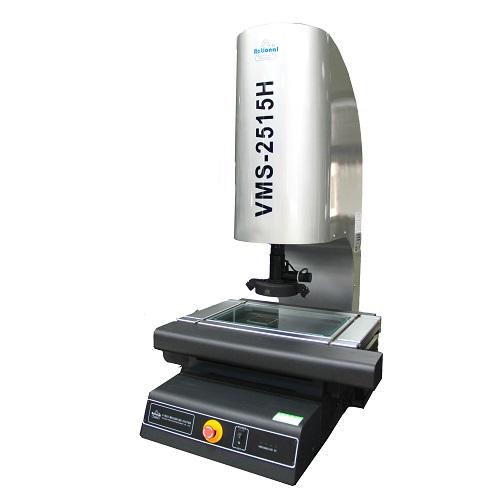

Máy Đo 2D Rational VMS-2515H
Máy đo kiểm tra 2D Rational VMS-2515H là thiết bị đo tự động, đáp ứng hầu hết nhu cầu sử dụng, kiểm tra của người dùng, với khả năng kết nối máy tính, hình ảnh mẫu vật hiện trên trục x, y, z đều áp dụng hệ thống điều khiển servo - định vị nhanh với độ chính xác cao và vận hành ổn định.
Giới thiệu
Thiết bị sử dụng công nghệ chia nhỏ điểm ảnh phụ để cải thiện khả năng phân giải của đường biên. Tính năng tự động lấy nét, tự động tìm cạnh, lập trình mạnh mẽ và đo tự động.
Máy đo kiểm tra VMS-2515H thiết bị hiện đại ứng dụng chỉ thị laser, thuận tiện cho việc định vị và vận hành, thiết bị này có khả năng kết nối với máy tính xuất dữ liệu Excel, Auto Card hỗ trợ sử dụng, thao tác, thiết kế dạng mới của kính hiển vi soi nổi với hệ thống điều khiển mô-đun nhúng tinh vi trong thiết bị, đảm bảo vận hành tốt.
Máy đo kiểm tra Rational được lắp đặt với cần điều khiển, mà cũng có thể được lập trình bởi phần mềm hỗ trợ người dùng chủ động điều chỉnh theo mục đích sử dụng.
Tính năng sản phẩm VMS-2515H
- Phần mềm Đo lường do QMS3D phát triển dễ sử dụng phù hợp với nhiều yêu cầu khác nhau của khách hàng.
- Tự động lấy nét, tự động tìm kiếm cạnh, lập trình mạnh mẽ, và đo tự động.
- Áp dụng kỹ thuật phân khu subpixel để cải thiện khả năng phân giải ranh giới.
- Cài đặt với cần điều khiển, mà cũng có thể được lập trình bằng phần mềm.
- Hệ thống xử lý dữ liệu SPC và số lượng lớn đo jig.
- Trục X, Y, Z đều sử dụng hệ thống điều khiển servo – Định vị nhanh với độ chính xác cao và hoạt động ổn định.
- Thông qua hệ thống điều khiển mô-đun nhúng tinh vi tự phát triển được cài đặt trong thiết bị, đảm bảo hoạt động ổn định hơn.
- Lập trình ổ đĩa hiện tại liên tục cho nguồn ánh sáng lạnh bề mặt trong 5 vòng và 8 khu vực, đó là thích hợp cho phôi phức tạp.
- Phát hiện vị trí cụ thể của phôi đo bằng chỉ báo laser, thuận tiện cho việc định vị và vận hành.
Thông số kỹ thuật
| Kích thước bàn kim loại (mm) | 450×280 |
| Kích thước bàn kính (mm) | 306×196 |
| Hành trình (mm) | 220×120 |
| Độ chính xác | 0,5μm |
| Sai số cho phép | E1XY=(2.5+L/100)μm (L là chiều dài của đối tượng đo được. Đơn vị: mm) |
| Lỗi nhất quán về xuất xứ trong các phần khác nhau | E0≤20 (mỗi 100mm dịch chuyển trong trục Z) |
| Kích thước (mm) | 760×600×900 |
| Khối lượng (kg) | 146 |
| Chiều cao trục Z (mm) | 150 (Có thể tùy chỉnh đến 300mm) |
| Hệ thống video | Camera CCD màu 1/2″. Ống kính zoom thương hiệu (Tùy chọn) |
| Độ phóng đại ống kính zoom: 0,7X ~4,5X. Tổng độ phóng đại: 20 ~ 128X (màn hình 19,5 inch. Độ phân giải: 1440*900) | |
| Tầm nhìn: 11.1mm~1.7m | |
| Nguồn điện | AC 100-240V 50/60Hz. |
| Công suất | 250W (không bao gồm PC) |
